Die neue PWM  (Pulsweitenmodulation ) Elektronik von Atam, die im Steckverbinder EN175301-803-A integriert ist, verfügt über die folgenden Merkmale:

• Verringerung des Energieverbrauchs mit geringerer Wäremeentwicklung
• Automatische Regelung der Ausgangsleistung in Abhängigkeit von der Eingangsspannung.
• “Refresh”-Funktion
• Schutz gegen Kurzschluss, Überlast und induktiv entstehende Überspannungen
• Schutz gegen Verpolung
• “Overboosting” ist möglich
• Montage und Abmessungen gemäß  EN175301-803-A (früher DIN 43650)

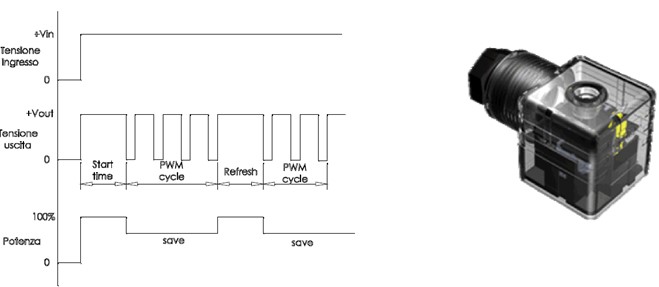

Der KA_XX ist ein Steckverbinder, der mit einem PWM-Steuerkreis zur Ansteuerung von Magneten ausgestattet ist, um den Energieverbrauch zu optimieren. Weil die Ansteuerung jedes Magnetventils nur im ersten Moment die maximale Energie benötigt um den beweglichen Kern im Ventil zuverlässig zu positionieren, anschließend aber unnötig viel Energie nur in Form von Wärme verliert, reduziert das KA_XX Ventil nach der Initialphase die Ausgangsleistung auf kontrollierte Weise  und limitiert damit erheblich den Energieverbrauch und die Wärmebildung des Ventils.

Die Funktion “Refresh” sendet in regelmäßigen Abständen kurze Stromimpulse, um die volle Anzugskraft des Magneten zu gewährleisten.

Die Schaltung sorgt auch für die Regulierung des Stroms in der Magnetspule in Abhängigkeit von der Eingangsspannung und orientiert sich an den Mindestbetriebsdaten des Ventils, um beispielsweise die versorgenden Batterien nicht vollständig zu entladen.

Die folgenden Werte können nach Bedarf angepasst werden:

– Prozentsatz der Energie “Sparen”

– Tastverhältnis “PWM”

– volle Leistungsphase “Startzeit”

– “Refresh”

Der Steckverbinder KA_XX kann zum anfänglichen „overboosting” des Stroms verwendet werden und hilft Ihnen dann permanent Energie zu sparen.
